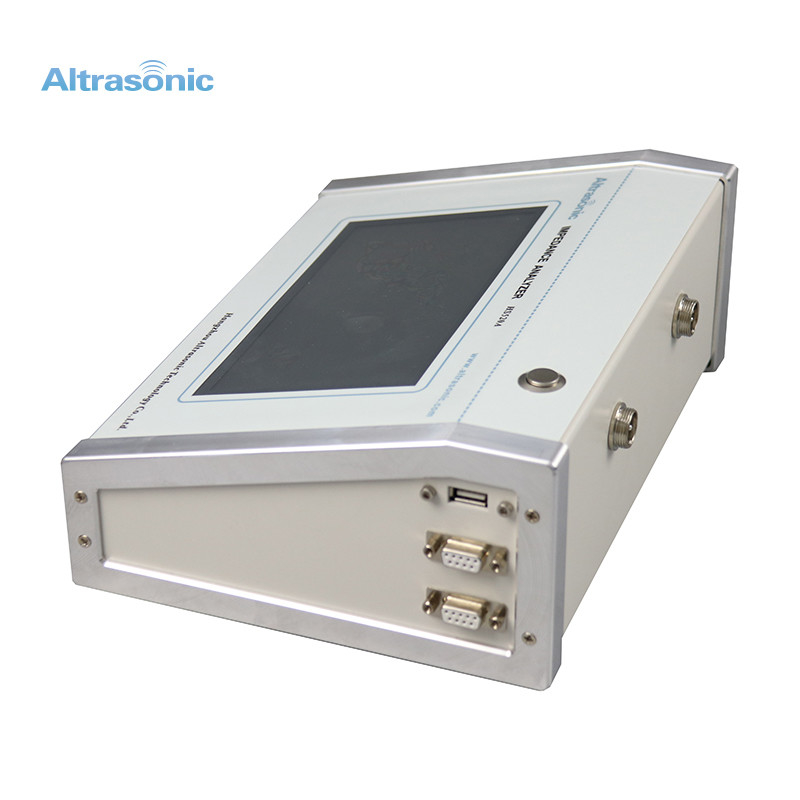

Productdetails:
|
Deelnaam: | Impedantieanalysator | Frequentiegebied: | 1KHz~500KHz/3Mhz/5Mhz |
---|---|---|---|
Frequentienauwkeurigheid: | ±10 p.p.m. | Versterking: | Piezoelectric Ceramische, Ultrasone Omvormer, Ultrasone Macht |
Netto Gewicht: | 3.5KG | Afmetingen: | 240*190*100mm |
Snelheid van het Meten: | 0.5s / Één Pas | Fasenauwkeurigheid: | 0,15 graden |
Impedantiewaaier: | 0.1Ω~1MΩ | Frequentiestap: | 0.1Hz aan om het even welk |
Hoog licht: | Ceramische Ultrasone Impedantieanalysator,10 p.p.m.-Analysator van de Meetapparaat de Ultrasone Impedantie,10 p.p.m.-de Analysator van de Meetapparaatimpedantie |
Deacription:
De ultrasone die impedantieanalysator, ook als ultrasoon frequentie meetinstrument wordt bekend, de ultrasone analysator van de omvormerparameter, het ultrasone meetapparaat van de omvormerimpedantie, ultrasone prestatiesanalysator, het instrument bestaat uit hardware en software.
Specificatie:
Productnaam | Ultrasone impedantieanalysator |
Frequentiegebied | 1kHz~500kHz |
Metingsindex | Alle parameters, de grafiek |
Metingsnauwkeurigheid | <0> |
Frequentienauwkeurigheid | ±10ppm |
Impedantiewaaier | 1Ω~1MΩ |
Grootte | 24*19*10cm |
Testomgevingtemperatuur | 10~40℃ |
Frequentiestap | 0.1Hz~Any |
Hoe te om Productie van Impedantieanalisator te leiden
Om de prestaties van een oscillator of een trillingssysteem te evalueren, is het noodzakelijk om de parameters en de toegangskrommen te analyseren.
1) Parameters:
De impedantieanalysator kan worden gebruikt om de prestaties van diverse apparaten zoals piezoelectric ceramische, piezoelectric omvormer, geheel trillingssysteem (omvormer plus hoorn, vorm) etc. te evalueren. De belangrijkste parameters van de impedantieanalysator voor de analyse van ultrasone apparaten zijn als volgt:
Fs: De mechanische resonantiefrequentie, d.w.z., de het werk frequentie van het trillingssysteem, zou zo dicht moeten worden ontworpen aangezien mogelijk aan de verwachte waarde, en moet het werkende punt van de voeding aanpassen.
Voor de schoonmakende machine, hoger de consistentie van de resonantiefrequentie van de oscillator, beter.
Voor plastic lassenmachine of ultrasone verwerking, zal de resonerende frequentie van de oscillator van het werkende punt afwijken wanneer het hoorn of matrijzenontwerp onredelijk is.
R1: Dynamische weerstand, piezoelectric de takweerstand van de oscillatorreeks, in dezelfde steunvoorwaarden, kleiner beter. Voor het schoonmaken van of het lassen van oscillator, is het gewoonlijk tussen 5 en 20. Als het te groot is, zal de oscillator of het trillingssysteem problemen, zoals kringswanverhouding of lage omzettingsefficiency en het korte oscillatorleven hebben.
Qm: Mechanische die kwaliteitsfactoren, door de methode van de geleidingsvermogenkromme, Qm worden bepaald = Fs/(f2-F1), hoger Qm, beter, omdat hoger Qm, hoger de efficiency van de oscillator; maar Qm moet met de voeding aanpassen, wanneer de Qm-waarde te hoog is, de voeding kan niet aanpassen.
Voor de schoonmakende oscillator, hoger de Qm-waarde, beter. In het algemeen, zou Qm van het schoonmaken van oscillator tussen 500 en 1000 moeten zijn. Als het te laag is, is de efficiency van oscillator laag, als het te hoog is, de voeding kan niet aanpassen.
Voor ultrasoon lassen of verwerking, is de Qm-waarde van de oscillator zelf over het algemeen ongeveer 500-1000, is het gehele systeem 1500-3000, als te laag, is de trillingsefficiency laag, maar het kan niet te hoog zijn, omdat hoger Qm, smaller de het werk bandbreedte, de krachtbron moeilijk is om, d.w.z., de krachtbron aan te passen is moeilijk om op het punt van de resonantiefrequentie te werken, kan het materiaal niet work.CT: De capacitieve weerstandswaarde van vrije condensator en piezoelectric apparaat bij 1 kHz is hetzelfde als dat gemeten door digitale capacitieve weerstandsmeter. Door de dynamische capacitieve weerstand C1 van deze waarde af te trekken, kan de ware statische capacitieve weerstand C0, C0 = ct-C1, worden verkregen. De inductantie zou moeten worden gebruikt aan
balancethe 20.In het kringsontwerp van het schoonmaken van machine of ultrasone verwerkingsmachine, het in evenwicht brengen C0 correct de machtsfactor van voeding kan verbeteren. Er zijn twee manieren om inductantiesaldo, het parallelle stemmen en reeks te gebruiken het stemmen.
Vriespunt: Anti-resonerende frequentie, de resonerende frequentie van parallelle branche van piezoelectric oscillator. Bij deze frequentie, is de impedantie Zmax van piezoelectric oscillator het grootst. Als de anti-resonerende impedantie Zmax zeer laag is, heeft de oscillator problemen.
2) grafiek
De impedantieanalysator verstrekt vijf soorten gecoördineerde grafieken, waaronder de logaritmische grafieken van grote betekenis voor de opsporing van piezoelectric apparaten zijn. De trillingsprestaties van piezoelectric oscillator of trillingssysteem kunnen direct door logaritmisch gecoördineerd diagram worden beoordeeld, dat meer intuïtief en praktisch is.
